lunes, 25 de febrero de 2013

semana 29 del 25 febrero al 1 de marzo

HOLA JÓVENES

LES ENVIO LOS LINK PARA QUE SE DEN IDEA DE LO QUE PUDEN HACER, NOS INTERESA MAS QUE NADA EL CIRCUITO PARA PODER ARMARLO EN PROTOBOARD EL CHASIS PUEDE SER CUALQUIERA QUE SE DISEÑE CON MATERIAL RECICLABLE.



En este robot, nos interesa el circuito, el cual se puede colocar en cualquier carro, avión, etc. Realizado con material reciclable ( botellas de plásticos, latas, cartón, etc.), el circuito es el que sigue ; http://www.tecnoastro.es/tecnologia/detector_de_infrarrojos.htm







http://www.x-robotics.com/robots_simples.htm#Rastreador de Luz

http://www.x-robotics.com/robots_simples.htm#Seguidor de líneas






viernes, 15 de febrero de 2013

SEMANA 28 DEL 18 AL 22 DE FEBRERO DEL 2013

SEÑORES PADRES DE FAMILIA Y JÓVENES

INICIAN LOS EXAMENES BIMESTRALES.

ESTUDIAR LA PARTE TEÓRICA DE ESTE BIMESTRE Y EN ESPECIAL LAS ACTIVIDADES

viernes, 8 de febrero de 2013

SEMANA 27 DEL 11 AL 15 DE FEBRERO DEL 2013

SEÑORES PADRES DE FAMILIA Y JÓVENES.

LA TAREA PARA ESTA SEMANA ES LA SIGUIENTE:

 PARA EL DIA 13 DE FEBRERO DEL 2013

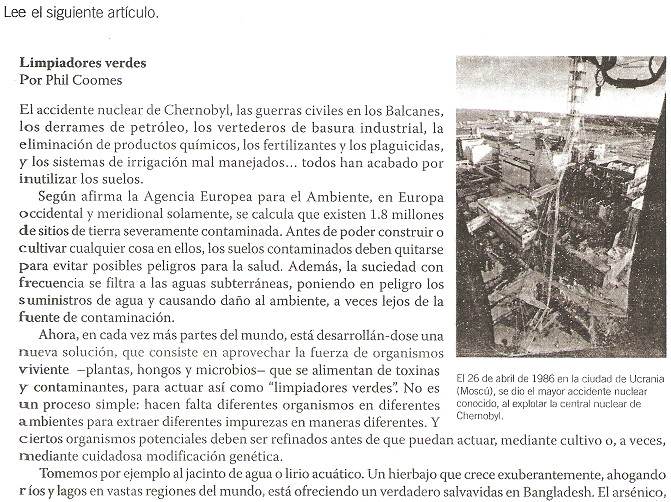

IMPRIME EL SIGUIENTE TEXTO Y LA ACTIVIDAD, CONTESTALA.

ACTIVIDAD 6



2.- ¿CÓMO SE HAN APROVECHADO LOS CONOCIMIENTOS CIENTÍFICOS PARA CREAR NUEVAS TÉCNICAS QUE PERMITAN SOLUCIONAR PROBLEMAS DE CONTAMINACIÓN DE LOS SUELOS?

3.-

miércoles, 6 de febrero de 2013

MATERIAL PRÁCTICA 3

IMPRIMIR Y COMPRAR EL MATERIAL QUE HAGA FALTA.


        PRACTICA NO. 3 (TERCER BIMESTRE)

        “PROBADOR AUDIBLE DE TEMPERATURA”

OBJETIVO:
            Conocer la forma y funcionamiento del termistor al usar temperatura

 ASPECTOS TEÓRICOS

El termistor es un dispositivo semiconductor cuya resistencia cambia con la temperatura. Existen dos clases generadles de termistores: los PTC o de coeficiente positivos y los NTC o de coeficiente negativo, estos últimos son los más comunes. El termistor está compuesto por una mezcla de óxido metálico, el termistor es esencialmente un semiconductor que se comporta como un resistor térmico con un coeficiente térmico negativo de valor muy elevado.


            En algunos casos, la resistencia de un termistor a la temperatura ambiente puede disminuir en un 6% por cada grado centígrado que aumente de temperatura. Esta elevada sensibilidad a variaciones de temperatura hace que el termistor resulte muy adecuado para mediciones precisas de temperatura, utilizándose ampliamente para aplicaciones de control de compensación en el rango de 150 grados centígrados a 450 grados centígrados.

             El termistor se fabrica a partir de óxido metálico comprimido y sintetizado. Los metales utilizados son níquel, cobalto, manganeso, hierro, cobre, magnesio y titanio, como típicas se pueden considerar las preparaciones de óxido de manganeso con cobre y óxido de níquel con cobre. Modificando las proporciones de óxido se puede variar la resistencia  básica un termistor, se dispone de termistores con resistencias básicas a 25 grados centígrados desde unos pocos cientos hasta varios millones de ohm.

Tipos



Termistor (tipo perla)    Termistor (tipo chip)    Termistor (tipo disco)Termistor (axial)


Sonda de medida

Hay tres grupos:

  • Aplicaciones en las que la corriente que circula por ellos, no es capaz de producirles aumentos apreciables de temperatura y por tanto la resistencia del termistor depende únicamente de la temperatura del medio ambiente en que se encuentra.
  • Aplicaciones en las que su resistencia depende de las corrientes que lo atraviesan.
  • Aplicaciones en las que se aprovecha la inercia térmica, es decir, el tiempo que tarda el termistor en calentarse o enfriarse cuando se le somete a variaciones de tensión.

Inconvenientes de los termistores

Para obtener una buena estabilidad en los termistores es necesario envejecerlos adecuadamente. Pero el principal inconveniente del termistor es su falta de linealidad.

Materiales

Cantidad
Descripción
Por alumno
1
Circuito integrado 4047B
1
 Circuito integrado LM386
1
 Condensador de 0.05 microfaradios
1
 Resistencia de 530 kilohms a ½ watt
1
 Termistor de 30K a 25 Grados centígrados ( RT sensor) NTC
1
 Resistencia de 16 kilohms a ½ watt
1
 Resistencia de 10 kilohms a ½ watt
1
 Condensador de 0.1 microfaradios
1
 Resistencia de 1 kilohms a ½ watt
1
 Capacitor de 10 microfaradios
1
 Capacitor de 220 microfaradios
1
 Buzzer o bocina
1
 Resistencia de 100 kilohms a ½ watt
1
 Resistencia de 22 kilohms a ½ watt
1
protoboard
1
Porta pila
1
Pila de 9 volts
1
Mt. De alambre para protoboard del N0. 22



PROCEDIMIENTO

1.- Verificar que se tenga todo el material para la práctica

2,- Armar  en el protoboard el circuito 1 del diagrama propuesto, tener cuidado con la conexión de los componentes.

3.- Verificar las conexiones del circuito antes de conectar a la fuente de alimentación

4.- Conectar a la fuente de alimentación con un voltaje de 9 volts.

5.- Frota tus manos hasta que este calientes y cubre el termistor.

6.- Observa que sucede con la bocina, anota tus observaciones

7.- con un cerillo encendido o un encendedor, acerca el calor al termistor

8.- Observa que sucede en el circuito cuando se calienta el termistor.

9.- Apaga el cerillo o encendedor.

6.- Desconecta y desarma el circuito.

CIRCUITO 1

PROBADOR AUDIBLE DE TEMPERATURA




FUNCIONAMIENTO
El circuito 1, muestra el circuito de un probador audible de temperatura desarrollado alrededor de un multivibrador astable 4047B. El sistema utiliza como sensor de temperatura un termistor en contacto térmico con el punto de medida, la frecuencia del tono escuchado aumenta cuando aumenta la temperatura y viceversa.
 CONCLUSIONES y OBSERVACIONES
___________________________________________________________________________________________________________________________________________________________________________________
